保溫夾套閘閥

產品中心 > 閘閥系列 > 保溫夾套閘閥

保溫夾套閘閥

產品型號：BZ41
公稱通徑：DN40~500mm
公稱壓力：PN1.0～10.0MPa
主要材質：ZG1Cr189Ti、ZG00Cr18Ni10、ZG1Cr18Ni12MO2Ti、ZG00Cr17Ni14MO2、WCB
設計制造：按GB12234-89
結構長度：按GB12221-89
法蘭尺寸：按JB/T79-94
檢查和試驗：按GB13927
聯系購買
分享到：

概述
主要用于石油、化工、冶金、制藥等各類系統中，該閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。



主要零件材料

零件名稱ZG1Cr18Ni19Ti系列ZG00Cr18Ni10系列ZG1Cr18Ni12MO2Ti系列ZG00Cr17Ni14MO2系列WCB系列
閥體/閥蓋ZG1Cr189TiZG00Cr18Ni10ZG1Cr18Ni12MO2TiZG00Cr17Ni14MO2WCB
閘板ZG1Cr189TiZG00Cr18Ni10ZG1Cr18Ni12MO2TiZG00Cr17Ni14MO21Cr13
閥桿1Cr189Ti00Cr18Ni101Cr18Ni12MO2Ti00Cr17Ni14MO21Cr13
填料PTFE編織PTFE編織PTFE編織PTFE編織石墨
墊片304+-PTFE304L+PTFE316+PTFE316+PTFE石墨+304
壓蓋ZG1Cr189TiZG00Cr18Ni10ZG1Cr18Ni12MO2TiZG00Cr17Ni14MO2WCB
填料壓環1Cr189Ti00Cr18Ni101Cr18Ni12MO2Ti00Cr17Ni14MO21Cr13
螺栓1Cr17Ni21Cr17Ni21Cr17Ni21Cr17Ni235CrMoA
螺母1Cr189Ti1Cr189Ti1Cr189Ti1Cr189Ti45

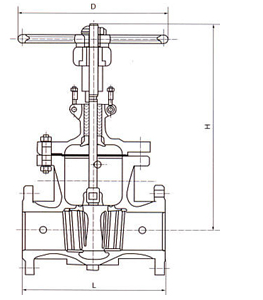

1.6MPa主要連接尺寸及重量

尺寸DN40506580100125150200250300
Lmm200250265280300325350400450500
Hmm3103583734355006146748189691145
Dmm200240240280300320360400450560


2.5MPa主要連接尺寸及重量

尺寸DN40506580100125150200250300
Lmm200250265280300325350400450500
Hmm35837343550061467481896911451145
Dmm240240280300320360400450560640


6.4MPa主要連接尺寸及重量

尺寸DN40506580100125150200250300
Lmm200250280310350400450550650750
Hmm35837343550051467481896911451145
Dmm240240280300320360400450560640
